Штробление стен под проводку своими руками

Эта процедура проводится довольно часто, штробление стен под проводку можно проводить своими руками, главное – соблюдать указанные мной правила.

Для чего необходим этот процесс?

Зачастую в рамках ремонтных работ производится замена проводки в доме. Поскольку современные кабели справляются со всеми требованиями, выдерживают нагрузку от изобилия различной аппаратуры и отвечает жёстким нормам.

Новые провода закладывают в стены. Это мера безопасности эксплуатации и сохранения дизайна помещения.

Необходимо знать, как осуществляется штробление под розетки, под кабели, и для канализации. В потолочной или стеновой поверхности создаются углублённые каналы стандартных параметров в них и помещаются провода.

Нормы и ограничения при штроблении стен под проводку

Есть регламентированные нормативы, которым нужно следовать. Они отражены в СНиП 3.05.06-85. Их перечень следующий:

1. Максимальная глубина штробы – 2,5 см, ширина – 3 см, длина от распаечного короба до розетки ли светового прибора – 3 м.

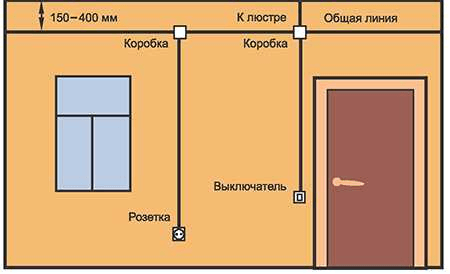

2. Штробить под кабели можно только в по вертикальному или горизонтальному вектору.
3. Пункт 2 исключает стены из мансарды, поскольку у них наклонная позиция. Их штробят параллельно по отношению к скату крыши.
4. По стеновой поверхности минимальная дистанция от плит перекрытия составляет 15 см, от газопровода и батареи – 40 см, от окна и двери – 10 см.
5. У электрической разводки должно быть минимум изгибов. Рекомендую их вообще исключить или допустить один поворот под углом 90 градусов.
6. Запрещается штробление в таких местах, как: углы помещения, несущие стены, плиты перекрытия.
7. Из-за образования больших объёмов пыли требуется защита: респиратор, очки, маска и т.д.

Важно

До старта операции на бумаге отображается схема с участками монтажа всех точек и контуров планируемой прокладки.

Штробление стен под проводку своими руками сопровождается повышенным шумом. Стены начинают вибрировать, и это отдаётся всем соседним квартирам. По этой причине такие операции проводите в будни с 10 утра до 5 вечера.

Подготовка и разметка рабочей поверхности

На начальной стадии выявляются места с предыдущей проводкой. Здесь в работу вступают тестеры и индикаторы. Их принцип базируется на совокупной электрической схеме.

Важно

Индикаторы обнаруживают фазовый кабель. Об этом сигнализирует их лампочка. Благодаря таким действиям гарантируется безопасность от ударов током.

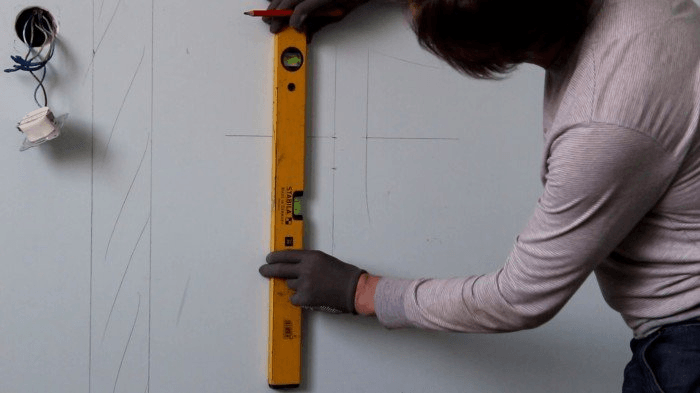

Затем изображается запланированный маршрут провода на стене: от центра распределения ко всем точкам.

До старта работа на каждый дверной проём помещается ткань, пропитанная водой, или оборонительная плёнка.

Особенности выполнения работ в зависимости от материала стен

Самая сложная вариация стены для штробы – бетон, особенно монолитный. Наиболее простая – штукатурка. Также в своей карьере часто работал с газоблоками, кирпичом и деревом.

Газобетон

Как правильно штробить такой материал? Как минимизировать объёмы пыли? Какие инструменты применять? Подобные вопросы особо актуальны для жителей частных домов, возведённых из газоблоков.



Штробить газобетон под проводку или пеноблоки несложно. Для этого используется болгарка, перфоратор, дрель, либо циркуляционная пила. Это перечень популярных вариантов.

Многие хозяева интересуются, чем необходимо штробить газобетон под проводку, чтобы образовывалось меньше пыли. Для этой задачи применяется штроборез ручного типа. Он предназначен для операций с подобными материалами.

В нём устроена острая дуга, которая легко и деликатно режет борозду. А необходимая глубина достигается за 3-4 цикла.

Штробить газобетон под провода можно деликатно и с помощью самодельного устройства: жёсткой перфорированной ленты или пластины с одной заострённой стороной.

Дуга сгибает короткий отрезок часть подручного материала. Крайние стороны фиксируются проволокой.

Устройство имеет высокий КПД в работе с небольшими отрезками. Для получения линий более 20 м оно оснащается рукоятью, сделанной из трубы.

Бетон

Данный материал характеризуется мощной прочностью и доставляет много сложностей в его обработке.

Как правильно и безопасно штробить бетонную стену? Для этого подбирается подходящий инструмент, кроме молотка и зубила.

Штробление бетона обычно происходит с самого популярного бытового варианта – перфоратора. Но он формирует неровные бороды.

Штробление стен из бетона с мощной прочностью не рекомендую реализовывать болгаркой или её аналогами (циркуляционной пилой или УШМ). Высок риск срыва инструмента и получения травмы.

Если самостоятельное штробление бетона вам не по плечу, вызывайте мастеров. У них есть профессиональная техника и огромный опыт.

Кирпичные стены

Как правильно штробить кирпичную стену под проводку? Здесь, на кладке советую создавать горизонтальные каналы. Если попадёте в шов, для выполнения работ достаточно зубила и молотка.

Если планируете каналы по вертикальному вектору, то устраивайте их перфоратором или штроборезом.

Горизонтальные углубления требуется выбивать на стыковых местах рядов, а вертикальные – между кирпичными линиями.

Монолит

Можно ли штробить каналы в стенах монолитного дома? Ответ даёт пункт 14.5 в СП 31-110-2003: разрешается скрытая, но не перетягиваемая укладка проводов.

Согласно ГОСТу Р. 50571.15-97, монтаж электропроводки одобряется, если он не отражается негативно на функциональных характеристиках конструкций постройки.

Монолитный дом содержит несущие компоненты: внешние стены, бетонные колонны и шахты для лифтов. В них запрещается создавать штробы.

К сведению

В панельном доме позволяется обустраивать штробы для протягивания проводов к точкам, сосредоточенным на несущих частях зданий, В монолитном строении это считается нарушением правил. Но такому воздействию можно подвергать перегородки, созданные из блочных материалов и находящиеся внутри строения.

И замаскированная укладка в монолитном строении производится:

1. В полу. Провода помещаются в гофру после чего укрываются стяжкой.
2. По потолку. Тот же критерий помещений кабелей, что п .1, только их можно также размещать в специальных коробах и закрывать монтирующимися потолками.
3. Спуски и подъёмы устраиваются в штукатурке, за гипсокартоном или декоративными панелями.

Если в силу обстоятельств приходится штробить несущие стены в здании-монолите, то необходимо:

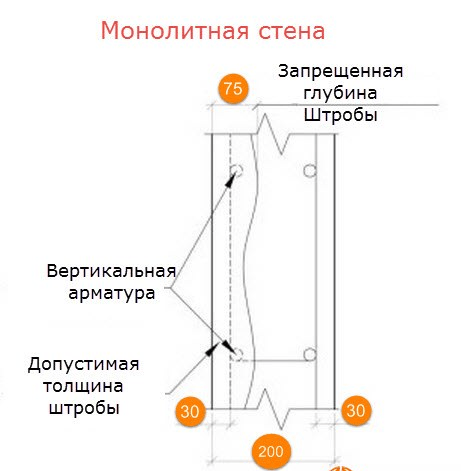

1. Не задевать вертикальную арматуру.
2. Соблюдать глубину штраб – примерно 3 см (наименьший показатель).
3. Резать бетон вертикально с наименьшим долблением и под наклоном.



Штробление деревянных стен

Какую программу работ реализовывать в таких ситуациях? Здесь учитывайте, что штробить стены из этого материала не позволяют критерии безопасности.

Поэтому рекомендую делать наружную проводку. Её скрывайте кабель-каналами, имитирующими ту или иную породу дерева.

Как штробить под проводку в панельном доме

Такие операции в подобных типовых многоквартирных постройках проводятся с некоторыми аспектами. В панельном доме действуют свои принципы изолирования.

Так, при организации водообеспечения штробить стены под канализацию, то изолируйте только монолитные труб без соединительных участков. Краны не замуровываются, поскольку к ним должен быть всегда свободный доступ.

Нормативы СНИП, ГОСТов и СП регламентируют, что в панельном доме, на полу или потолке штробить поверхности нельзя, иначе здание будет постепенно разрушаться.

Но некоторые специалисты всё же обустраивают одиночные канавки глубиной до 1 см, идущие по потолку до светового прибора. Такая мера обуславливается невозможностью организовать прочие методы изолированной проводки.

В Москве действует норма, запрещающая штробить любые стены в панельном здании. Это объясняется тем, что все его стеновые панели – несущие. Однако, в целом, по стране распространяются следующие правила:

1. Когда меняется проводка, применяется её перетяжка.
2. Не штробятся перекрытия и потолки. Для кабелей используются углубления плит перекрытия.
3. Стены в квартиры не штробятся по горизонтали. Если всё же используется этот способ, то арматура не должна пострадать.
4. Запрещается обустройство штроб стен на их стыках с полами.
5. Электропроводка должна иметь минимальную дистанцию от пола – 10 см, от углов помещения – 15 см. Первый критерий часто проявляется при работе на кухне. Согласно всем схемам, здесь штробление под розетки производится в 10 см от пола.

Панели не должны испытывать колоссальные нагрузки. Поэтому при дилемме, как штробить определённую зону под проводку в панельном доме, рекомендую:

• резать стену на глубину каналов;
• выдалбливать канальцы под наклоном (в этом помогает лопатка перфоратора);
• не высверливать штробы.

К сведению

Штробить любые несущие стены в панельном доме при отсутствии выбора можно с наименьшим числом штроб. или применять альтернативные методы замаскированной проводки, например – её помещение в кабель-каналы.

И при обработке несущих конструкций под проводку в панельном строении используйте только те методы, которые минимально влияют на состояние плит. Настоятельно рекомендую резку и выдалбливание под углом.

Способы штробления стен своими руками

Всего их 4. Они отличаются по виду используемого инструмента и работе с ним. Операции проходят с помощью одного из вариантов, отражённых в таблице:

Каждый инструмент для штробления стен обладает достоинствами и недочётами. Они показаны ниже:



Инструмент	Сильные стороны	Слабые
Молоток и зубило	Дешевизна и доступность	Неудобство работы. Получаются кривые борозды Очень долгий процесс
Перфоратор	Высокая скорость работы. Чистота процесса.	Получаются полосы с кривыми краями
Болгарка	Быстрое достижение ровности	Обилие пыли
Штроборез	Штробление без пыли Слабые шумы. Точная ровность краёв штроб Высокая динамика работ	Высокие ценники

Перфоратор

Он также именуется ударной дрелью. Как необходимо штробить стены под проводку с помощью перфоратора, поясняю:

1. Обозначьте на стену черту, по ней с шагом 2-3 см создайте дырки требующейся глубины.
2. Уберите бур, поместите лопатку.
3. Включите опцию « без сверления» и поднесите агрегат к стене, наклонив на 45 градусов.
4. Формируйте канавку, убирая остатки материала стены. Это так называемое долбление.

Получается борозда со значительными выемками и другими дефектами. Они оштукатуриваются или шпаклюются.

Здесь образуется обилие пыли и мелкого мусора. Чтобы в работе своими руками штробление шло без пыли, действуйте со мощным пылесосом (строительной модификации) и привлеките помощника. Он будет держать сопло аппарата возле участка обработки.

И рекомендую штробить инструментом с тремя режима, в том числе и с опцией долбления. И не стоит применять особо мощные аппараты и слабые бытовые версии. Первые создают слишком большие углубления, вторые ломаются через 2-3 часа работы.

Совет

При вопросе, чем штробить, какой моделью лучше, советую вариант, имеющий патрон SDS+. Также часто используют агрегат со встроенным пылесосом, например «Макита 2432».

Если нет перфоратора, чем можно штробить бетонную стену под проводку? Ответ – обычная дрель с победитовым сверлом. Также по созданной черте устраиваются отверстия, только каждые 1-2 см. И процесс происходит гораздо дольше.

Болгарка

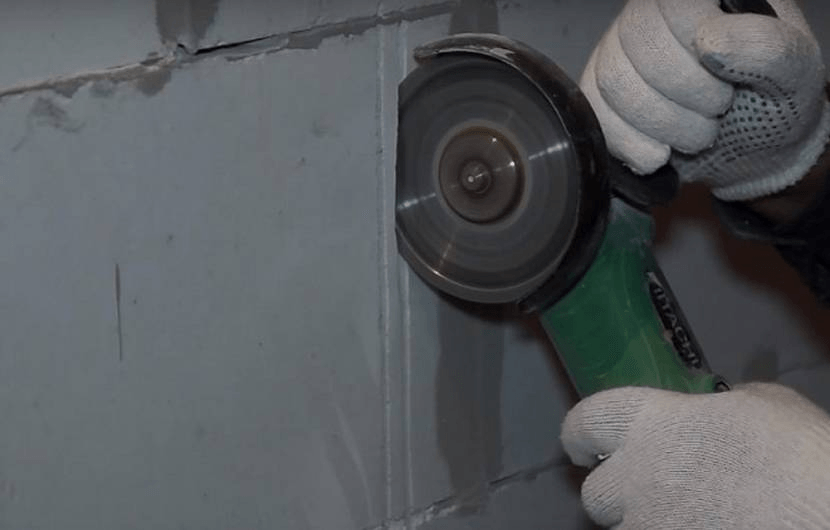

Это очень популярный вариант, но довольно пыльный и с неточным резом. К тому же им приходится дважды проходить по обозначенной линии для формирования ширины. И после ещё выдалбливаются борозды с помощью перфоратора.

Чтобы работать болгаркой без пыли, нужно привлечь ассистента. Он будет удерживать всасывающую трубку пылесоса около участка реза. Помощник должен надеть респиратор, поскольку пыль всё равно будет проникать в помещение.



Как ещё можно штробить болгаркой без пыли? Рекомендую такие решения:

1. Мокрый рез. Постоянно смачивайте рабочую поверхность. Но не брызгайте на функционирующий диск. Стена увлажняется до запуска инструмента. Так гарантируется обработка болгаркой без пыли. Но высока вероятность заливания соседей.
2. Специальный пылесос. В этой версии не нужно помощник. Приобретается специальное устройство, подключаемое к инструменту. Оно позволяет штробить болгаркой без мусора и пыли.

Штроборез

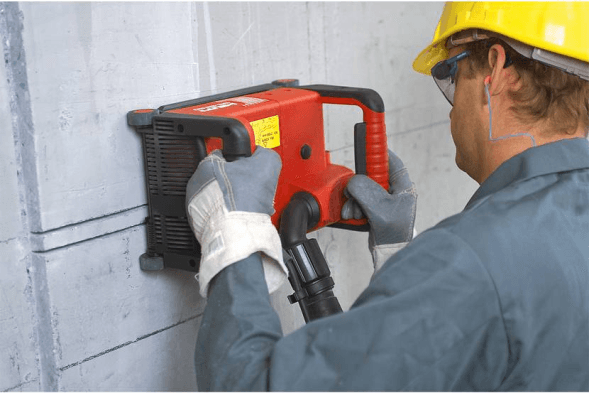

Его главные режущие составляющие – пара алмазных дисков, монтирующихся на двигающийся вал. Дистанция между ними варьируется до определённых параметров. Так задаётся ширина планируемой штробы.

Также в инструменте устроен оборонительный кожух с патрубком. Это контактное звено аппарата с пылесосом. Пыль вылетает из-под дисков и скапливается в кожухе, затем выводится в резервуар или мешок.

Если вас интересует надёжный вариант, как штробить стены под проводку без пыли, то – это штроборез.

Также он лёгок в работе и образует ровные кромки точных размеров. Причём он образует только границы борозды. Остатки материала между прорезями ликвидируются вручную, перфоратором, или молотком с зубилом.

Перед работой на стене обозначается схему позиций кабелей. Ставятся диски в инструмент, задаются размеры резки, подключается пылесос. Стена обрабатывается плавно, инструмент следует точно по обозначенным линиям.

Молоток и стамеска

Они требуются для выбивания материала, оставшегося в прорезях в стене. Это подходящий вариант для штробления короткого отрезка (до 2 м). Но работа идёт долго и трудоёмко.

И получается борозда низкого качества и неточных размеров. Исправляет положение ремонтный состав.

Особенности штробления в частных случаях

В некоторых ситуациях требуются дополнительные действия. Например, обработка поверхностей для монтажа кондиционера, необходимость работ с гипсокартоном или кафелем.

Штробление стен под кондиционер

Для его бытовой версии, имеющей внутренний и внешний блоки, необходимы особые параметры для штробы. Наименьшая ширина - 6 см, глубина – 5 см. Только так вся начинка аппаратуры сможет разместиться в стене. В неё включены:

• пара трубок с утепляющими материалами;
• два кабеля;
• гофра, отводящая конденсат без урона.

Штробление гипсокартона

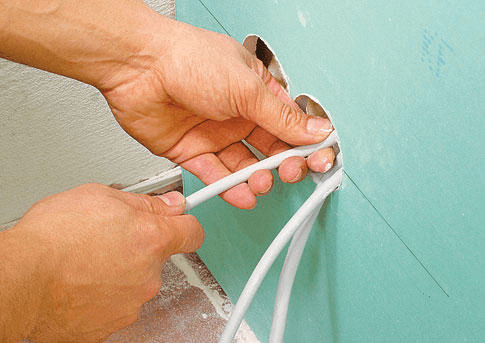

Данный материал довольно хрупок и тонок. И его штробление под розетки и прочие задачи невозможно. Провода укладываются за ним.

Создать в нём отверстия под розетки можно с помощью насадки – коронки, ставящейся на дрель или перфоратор.





Штроба в кафельном полу

Этим материалом обычно покрываются поверхности в ванной и кухни. Возникает дилемма, чем штробят стены в таких помещениях для проводки?

Необходим аппарат с алмазными дисками болгарка или штроборез. Перфоратор в данной ситуации только повредит плитку.

Как штробить стены под проводку без пыли

Способы были описаны выше. И штробить бетонную стену под проводку с сохранением чистоты в помещение позволяет штроборез.

Если его нет, применяются специальные пылесосы, присоединяющиеся к болгарке или перфоратору. В крайнем случае, используется бытовой пылесос. Но его сопло должен удерживать помощник около рабочего участка.

Штробление стен для прокладки проводов нюансы и хитрости

Все тонкости связаны с вопросами безопасности, законности, сохранения чистоты и т.д. Подбирается инструмент по материалу.

Нередко хозяева допускают некоторые хитрости, например, делают борозды в несущих стенах вопреки правилам. Такие вещи делать не рекомендую, есть определённые нормы по разным ситуациям.

Можно ли штробить несущие стены

В монолитных и панельных домах есть особые конструкции, называющиеся несущими. Их основа – железобетонные плиты, каркас которых образует арматура. Она углублена на 2-2,5 см. И любая борозда её оголяет и сокращает толщину стены. Так увеличиваются риски деформации и разрушения.

Поэтому нормативы при вопросе, можно ли штробить несущие стены, дают отрицательный ответ. Если многоквартирном доме многие стены являются несущими или определённый процент перегородок изготовлен из железобетона, ситуация гораздо усложняется. И меняется вопрос - можно ли штробить несущие стены с дополнительными мерами защиты?

Для начала необходимо согласовать работу в строительном департаменте и доказать, что глубина борозд не заденет и не повредит арматуру. В ситуации с панельными домами разрешения не выдают. С кирпичными строениями - одобряют

Основная дилемма здесь связана с тем, на какую глубину штробить такие стены, чтобы не повредить важные элементы? Чтобы не рисковать, увеличьте толщину стены за слоя штукатурки – до 2-2,5 см.

Для владельцев частных домов картина гораздо проще, особенно, если здания кирпичные или блочные. Здесь советую учитывать плотность и несущий потенциал стены.

Если сборка стены реализована в 1,5 кирпича, то смело организуйте в ней штробы. В стенах из прочих материалов в частном доме рекомендую:

• проводить оштукатуривание, в получившемся слое устраивать штробы;
• обшить стены, варианты: фанеры, гипсокартон, ОСП или ДСП, под ними прокладывать кабели;
• монтировать проводку в специальный плинтус.

Чем заделать штробу

После всех работ все углубления заполняются для последующей покраски. Алгоритм операция следующий:

1. Очищение борозды от пыли пылесосом.
2. Качественное грунтование канавок. Они обрабатываются кистью, смоченной грунтовкой.
3. Смачивание каналов водой (после тотального высыхания грунтовки).
4. Заполнение канавок. Используется штукатурный состав, строительный гипс или монтажная пена для труб.

Порядок и техника безопасности

Последовательность подготовки стен для проводки такова:

1. Помещение защищается от пыли и мусора. Из него выносится мебель и техника, дверной проём закрывается влажной тканью.
2. Удаление обоев (если они есть).
3. Перенос на стену плана проводки.
4. Проверка зон со старыми кабелями. При обнаружении они удаляются или от них делается отступ минимум в 10 см.
5. Создание штроб подходящим инструментом (по материалу поверхности).
6. Очищение борозд, их грунтование.
7. Монтаж проводов.

Штробы отличаются по своим целям. И укладываются не только провода, также маскируются подрозетники, распаечные коробы, выключатели и трубы.

Коробки обычно сосредотачиваются прямо под потолком, штробление под розетки происходит в 30 см от линии пола. Для них создаётся круглое углубление.

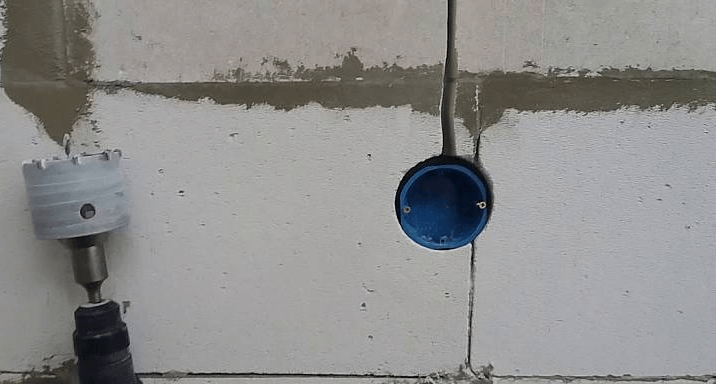

Нужны две коронки: на 8,5 и 6.5 см. Они ставятся на дрель. Далее выпиливаются необходимые отверстия.

Также не редки случаи, когда требуется перенос розетки со штроблением. В квартирах типовых домов розеточные участки определены ещё до въезда жильцов. Но часто новосёлы не довольны таким расположением и выводят новую линию.

Перенос розетки со штроблением осуществляется в таком порядке:

1. Отключение электричества в помещении.
2. Обозначение маршрута для прокладки новой штробы.
3. Её выпиливание по нему. Борозда углубляется так, чтобы провод не выходил из неё.
4. Под новую точку в обозначенном месте коронкой создаётся ниша глубиной 5 см.
5. Её стенки очищаются от пыли и мусора, покрываются гипсовым составом. Им же обрабатываются внешние грани «стакана».
6. Укладка провода в нишу. Он фиксируется каждые 5-7 см с помощью пластиковых хомутов.
7. Вскрывается распределительный короб, питающий старую точку. Обнаруживается место контакта выводящего провода с кабелем, направленным к прежней розетке. Эти провода разъединяются.
8. Демонтаж старой линии в тандеме с розеткой.
9. Запитывается новая линия. Для этого окончание выводящего провода соединяется с новым кабелем пружинными клеммами.
10. Размещение подключённого блока в монтажный короб и его фиксация болтами. Не допускаются любые люфты.
11. Для плотного контакта жил провода соединяются клеммными колодками. С обих окончаний проводника должен оставаться незначительный резерв для качественного электрического контакта.
12. Свободные очищенные окончания жил подсоединяются к новой точке с помощью клемм (винтовых или пружинных). Нулевой кабель ставится на правый зажим, фазовый – на левый.
13. Присоединение жилы заземления к клемме с усиками (она находится на корпусе).
14. Подключённый функциональный узел ставится в подрозетник и фиксируется зажимными винтами и распорными лапами.
15. Установка декоративной панели сверху.
